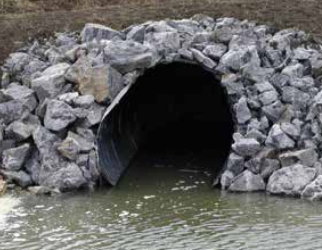

Spiralkorrugerad ståltrumma med stensatt inlopp under en väg

Ståltrummor & Rörbroar

Svensktillverkade spiralkorrugerade ståltrummor, från små diken till stora rörbroar. Korrugeringen ger styvhet och styrka trots låg vikt.

070-390 90 51 hugo@kjellsson.nu

Svensktillverkat

Tillverkade i Sverige av varmförzinkat stål.

Rätt längd

Vi tar fram rätt längd för ditt projekt – hör av dig så hjälps vi åt.

Kopplingsband

Längre rör levereras delade och skarvas ihop med kopplingsband på plats.

Runda Rör

Runda rör i diameter 300–3600 mm. Mindre rör har den finare korrugeringen (68×13 mm); från Ø1000 är den kraftigare (125×26 mm) standard. Måtten nedan är innerdiameter.

Måttskiss Runt Rör Innerdiameter Ø

Vanligaste valen

De flesta trummor beställs i Ø300, 400, 500, 600, 800, 1000 eller 1200 mm – och däröver i jämna steg om 200 mm. Det är standardsortimentet som tabellen visar. De vanligaste valen av godstjocklek och korrugering är gulmarkerade.

Skräddarsytt efter behov

Allt tillverkas på beställning. Behöver du en mellanliggande diameter, en annan godstjocklek eller en speciell längd? Inga problem – hör av dig så tar vi fram rätt rör för ditt projekt.

Visar 19 standardstorlekar Ø700, 900, 1100, 1300, 1500 … 3500 mm ingår inte i standardsortimentet och är dolda.

Ømm Area Korr.mm Godsmm ~Viktkg/m
m² m²*
3000,070,0568×131,5 (vanligast)~12
4000,130,0868×131,5 (vanligast)~16
5000,200,1368×131,5 (vanligast)2,0~20~27
6000,280,1968×131,5 (vanligast)2,0~24~32
8000,500,3468×131,5 (vanligast)2,0~32~43
10000,790,5468×13125×26 (vanligast)1,52,0 (vanligast)2,5~45~60~75
12001,130,7868×13125×26 (vanligast)1,52,0 (vanligast)2,5~54~72~90
14001,541,0668×13125×26 (vanligast)1,52,02,5 (vanligast)3,0 (endast 68×13)3,5 (endast 68×13)~63~84~105~126~147
16002,011,39125×262,02,53,0 (vanligast)~96~120~144
18002,541,77125×262,02,53,0 (vanligast)3,5~108~135~162~189
20003,142,19125×262,02,53,0 (vanligast)3,5~120~150~180~210
22003,802,65125×262,53,0 (vanligast)3,5~165~198~231
24004,523,16125×262,53,0 (vanligast)3,5~180~216~252
26005,313,72125×262,53,0 (vanligast)3,5~195~234~273
28006,164,31125×262,53,0 (vanligast)3,5~210~252~295
30007,074,96125×262,53,0 (vanligast)3,5~225~270~316
32008,045,64125×262,53,0 (vanligast)3,5~240~288~337
34009,086,38125×262,53,0 (vanligast)3,5~255~306~358
360010,187,15125×262,53,0 (vanligast)3,5~270~324~379
Ej standard
Randad rad: storlek utanför standardsortimentet. Kan tillverkas – kontakta oss för pris och leveranstid. Visas med knappen ”Visa alla 34 storlekar” ovanför tabellen.
Gulmarkerad
Vanligaste godstjocklek och korrugering för dimensionen – alla tjocklekar går att beställa.
m²
Invändig tvärsnittsarea.
m²*
Effektiv flödesarea: trumman lagd med rekommenderat överdjup enligt Trafikverket och vattnet fyller som mest 75 % av trummans höjd.
~Vikt
Beräknad ungefärlig vikt per meter.
†
Godstjocklek som för dimensionen endast tillverkas i den mindre korrugeringen (68×13 mm).
Ø600–900
AMA Anläggning föreskriver 2,0 mm godstjocklek – i praktiken är 1,5 mm ändå det vanligaste valet.
Di ÖD

Lägg med överdjup: trummans botten en bit under den naturliga bäckbotten, så naturligt bottenmaterial ligger kvar och fauna kan passera fritt – ofta ett krav vid vattendrag. Rekommenderade mått (Trafikverket) →

Pressade Trummor (Rörbroar)

Låg bygghöjd och en bred, flack botten – för breda men grunda diken där ett runt rör bygger för högt. Den flacka botten ger god vattenföring även vid låga nivåer och håller nere risken för erosion. Storlekarna anges som spännvidd × höjd (innermått).

Måttskiss Pressad Trumma Spännvidd Höjd
StorlekB×H · m Aream² Korr.mm Godsmm ~Viktkg/m
1,34 × 1,05HCPA-011,1368×131,5 (vanligast)2,02,5~48~64~80
1,44 × 0,97HCPA-021,1068×131,5 (vanligast)2,02,5~48~64~80
1,49 × 1,24HCPA-031,4668×131,5 (vanligast)2,02,5~56~75~94
1,62 × 1,10HCPA-041,4268×131,5 (vanligast)2,02,5~53~70~87
1,65 × 1,38HCPA-051,8268×131,5 (vanligast)2,02,5~60~80~100
1,80 × 1,20HCPA-061,7068×131,5 (vanligast)2,02,5~60~80~100
1,80 × 1,50HCPA-072,15125×262,53,0 (vanligast)~128~153
1,84 × 1,39HCPA-082,04125×262,53,0 (vanligast)~120~144
1,84 × 1,48HCPA-092,16125×262,53,0 (vanligast)~128~153
1,89 × 1,55HCPA-102,32125×262,53,0 (vanligast)~128~153
1,91 × 1,46HCPA-112,23125×262,53,0 (vanligast)~128~153
1,95 × 1,32HCPA-122,04125×262,53,0 (vanligast)~120~144
2,01 × 1,59HCPA-132,55125×262,53,0 (vanligast)~135~162
2,04 × 1,49HCPA-142,41125×262,53,0 (vanligast)~135~162
2,10 × 1,45HCPA-152,42125×262,53,0 (vanligast)~135~162
2,10 × 1,55HCPA-162,59125×263,0 (vanligast)~162
2,14 × 1,64HCPA-172,74125×263,0 (vanligast)~171
2,16 × 1,62HCPA-182,80125×263,0 (vanligast)~171
2,20 × 1,71HCPA-192,99125×263,0 (vanligast)~180
2,23 × 1,68HCPA-202,93125×263,0 (vanligast)~171
2,28 × 1,70HCPA-213,03125×263,03,5 (vanligast)~180~210
2,35 × 1,73HCPA-223,16125×263,03,5 (vanligast)~180~210
2,35 × 1,77HCPA-233,28125×263,03,5 (vanligast)~180~210
2,37 × 1,83HCPA-243,45125×263,03,5 (vanligast)~189~221
2,48 × 1,79HCPA-253,47125×263,03,5 (vanligast)~189~221
2,49 × 1,83HCPA-263,61125×263,03,5 (vanligast)~189~221
2,55 × 1,86HCPA-273,73125×263,03,5 (vanligast)~198~231
2,58 × 1,94HCPA-283,97125×263,03,5 (vanligast)~198~231
2,60 × 1,93HCPA-293,97125×263,03,5 (vanligast)~198~231
2,75 × 1,95HCPA-304,20125×263,03,5 (vanligast)~207~242
2,76 × 2,05HCPA-314,48125×263,03,5 (vanligast)~216~252
2,80 × 2,01HCPA-324,43125×263,03,5 (vanligast)~216~252
2,84 × 2,02HCPA-334,58125×263,03,5 (vanligast)~216~252
2,95 × 2,04HCPA-344,69125×263,03,5 (vanligast)~216~252
2,96 × 2,16HCPA-355,06125×263,03,5 (vanligast)~225~263
2,97 × 2,00HCPA-364,57125×263,03,5 (vanligast)~216~252
3,08 × 2,08HCPA-374,94125×263,03,5 (vanligast)~225~263
3,14 × 2,27HCPA-385,63125×263,03,5 (vanligast)~243~284
3,17 × 2,06HCPA-395,12125×263,03,5 (vanligast)~234~273
3,23 × 2,12HCPA-405,41125×263,03,5 (vanligast)~234~273
3,23 × 2,15HCPA-415,39125×263,03,5 (vanligast)~234~273
3,28 × 2,17HCPA-425,67125×263,03,5 (vanligast)~243~284
3,33 × 2,23HCPA-435,97125×263,03,5 (vanligast)~252~295
3,33 × 2,39HCPA-446,29125×263,03,5 (vanligast)~252~295
3,35 × 2,19HCPA-455,65125×263,03,5 (vanligast)~243~284
3,38 × 2,25HCPA-465,60125×263,03,5 (vanligast)~243~284
3,49 × 2,27HCPA-476,28125×263,03,5 (vanligast)~252~295
3,52 × 2,49HCPA-486,91125×263,03,5 (vanligast)~270~316
3,65 × 2,39HCPA-496,85125×263,03,5 (vanligast)~270~316
3,67 × 2,61HCPA-507,52125×263,03,5 (vanligast)~279~326
Gulmarkerad
Vanligaste godstjockleken för profilen – andra tjocklekar går att beställa.
Area
Invändig tvärsnittsarea.
~Vikt
Ungefärlig vikt per meter.
Typkod
Ange gärna typkoden (t.ex. HCPA-21) vid förfrågan.
Specialmått
Mellanliggande mått och större specialprofiler kan ofta tas fram – hör av dig så löser vi det.
Flödesarea: runt rör mot pressad trumma Runt rör HCPA Ø 1,20 0,21 0,41 0,61 H 1,20 1,80 A = 0,59 m² A = 0,33 m² A = 0,12 m² A = 0,95 m² A = 0,60 m² A = 0,25 m²

Samma bygghöjd – mer vatten: vid samma vattendjup ger den pressade profilen (HCPA, 1,80 × 1,20 m) ungefär dubbelt så stor flödesarea som ett runt rör med samma höjd (Ø 1,20 m) – störst är skillnaden vid låga vattennivåer.

Livslängd & Teknisk Data

Styrka genom Korrugering

Genom att vecka stålet blir röret mycket styvare. Därför klarar ett lätt rör ändå tunga mark- och trafiklaster, eftersom lasten bärs tillsammans med fyllningen runt omkring. Hur mycket fyllning som behövs över trumman är olika beroende på rördimension, marktyp och trafiklast. Generellt gäller minst 60 cm överfyllnad.

  • Liten korrugering (68×13 mm): standard för rör upp till Ø900
  • Grov korrugering (125×26 mm): standard från Ø1000
Teknisk skiss av stålprofilens korrugering Diagram som visar hur korrugeringen ökar rörets styvhet genom att vecka stålet. Våglängd (ex. 125mm) Våghöjd

Korrosionsskydd, livslängd & nötning

Skydd Normal miljölivslängd Aggressiv miljölivslängd Nötningsand & grus i vattnet
Förzinkad zink 42 µm · standard minst 40 år Rekommenderas ej Låg ≤ 1,5 m/s
Extra förzinkad zink 70 µm 50–70 år 20–50 år Låg ≤ 1,5 m/s
Plastbelagd zink 42 µm + polymerfilm 300 µm över 100 år 80–100 år Medel–hög ≤ 3,5 m/s sand & grus, > 3,5 m/s finsand

Skyddet är färdigt från fabrik – valet styrs av mark, vatten och nötning. Zinkskiktet anges per sida; i förfrågningsunderlag skrivs det ofta som total zinkmängd på båda sidor: 42 µm motsvarar 600 g/m² (Z600) och 70 µm motsvarar 1000 g/m² (Z1000). Normal miljö: pH 6,5–8,0 och vattenhastighet ≤ 1,5 m/s; surare eller saltare vatten kräver kraftigare skydd. Zink klarar bara låg nötning, polymerfilm även medel–hög. Klassning enligt tillverkarens datablad – osäker på förhållandena? Hör av dig så tar vi fram rätt skydd.

Användningsområden

Rören används till mer än vägtrummor:

Kvalitet & Standarder

Rören är gjorda av varmförzinkat konstruktionsstål (sträckgräns 250 MPa), CE-märkta och levereras med materialintyg 3.1 enligt gällande europeiska standarder:

EN 1090-1
Utförande av stålkonstruktioner
EN 1991-2
Trafiklaster (Eurocode), klarar vanliga väg- och järnvägslaster
EN 10346
Varmförzinkat stål
EN ISO 12944
Klassificering av korrosionsmiljöer

Begär offert

Alla ståltrummor och rörbroar görs på beställning. Skicka dimension och hur det ser ut i marken, så hjälps vi åt att ta fram rätt längd, pris och leveranstid.
